二、冷却塔隔振应考虑以下技术要求

1、采用型钢台座，台座应有足够的刚度。

2、选用低刚度金属弹簧隔振器，不宜选用橡胶隔振器。

3、风扇旋转频率与隔振系统固有振动频率之比应满足

f — 风扇扰力圆频率（l/s）；

f0 — 隔振体系固有振动圆频率（l/s）。

当风扇转速很低时，可采用：

4、进行隔振计算，需计算传递至支承结构的扰力，以便于计算支承结构振动，特别是当冷却塔安装于屋顶，而建筑物内又有精 密设备时。

三、隔振计算

冷却塔内主要振动设备是风机，风机属于旋转运动机器，其振动是由于旋转部件的质量分布不均匀，与转动中心存在着偏心所引起。其计算可按可按下列步骤进行：

1、计算隔振系统质量

设定各部件重量（kg）：设备m1、电机m2、共用底座m3、基座m4。

计算隔振系统总质量：

G静=（m1+m2+m3+m4）x10（N）

2、计算扰力

记m0为旋转部件（叶轮、转轴及皮带轮等）的质量，r0为质量m0对转动中心的偏心距（见图1），则扰力幅值为：

某一瞬时P0在水平和垂直坐标轴上的分量：

图1   旋转部件扰力

旋转部件质量m0应实测确定，通风机和水泵的旋转部件的偏心距r0建议取：对通风机r0=0.2~0.5mm，对于水泵r0=0.2~0.8mm，对于电动机r0=0.05~0.3mm，高转速者取较小值，低转速者取较大值。分别计算叶轮干扰力P叶轮和转子干扰力P转子。注：对于隔振要求不太严格的场所或设备，且又难以取得计算干扰力的有关资料时，可用设备重量m，乘以动荷系数β，来代替设备重量加干扰力，即隔振系统总载荷:G总=[ β (m1+m2+m3)+m4 ]x10。β为动载荷系数，取1.1~1.4，图集16K702取1.2~1.5；动荷系数β一般可根据设备总重量与其转速的大小来选择。当设备总重量大转速小时，取下限，反之取上限。

3、计算隔振系统总荷载

G总=G静+1.5x（P叶轮+P转子）；1.5为隔振系数疲劳系数。

4、计算设备扰动频率

振动设备的扰动频率取决于振动设备本身的转速。查询冷却塔风机转速n（r / min），计算扰动频率f=n / 60。

5、隔振器的选型

1）预设隔振器数量z，计算每个隔振器的荷载P=G总 / z。

2）查隔振器样本，可知极限荷载P极、荷载P佳（要保证P<P佳）、阻尼比ξ，刚度K等参数。

6、计算隔振系统频率比

1）计算隔振器变形

2）计算隔振系统固有频率

式中：

f0 — 隔振器的固有频率（Hz）

k — 隔振器的刚度（kg/cm2）

m — 隔振体系的质量（kg）

δ — 隔振器的静态压缩量（cm）

3）计算频率比

隔振系统频率比应满足λ=f / f0 ≥2.5，不满足时，应重新选择隔振器。

7、验算振动传递率

根据以下公式计算振动传递率：

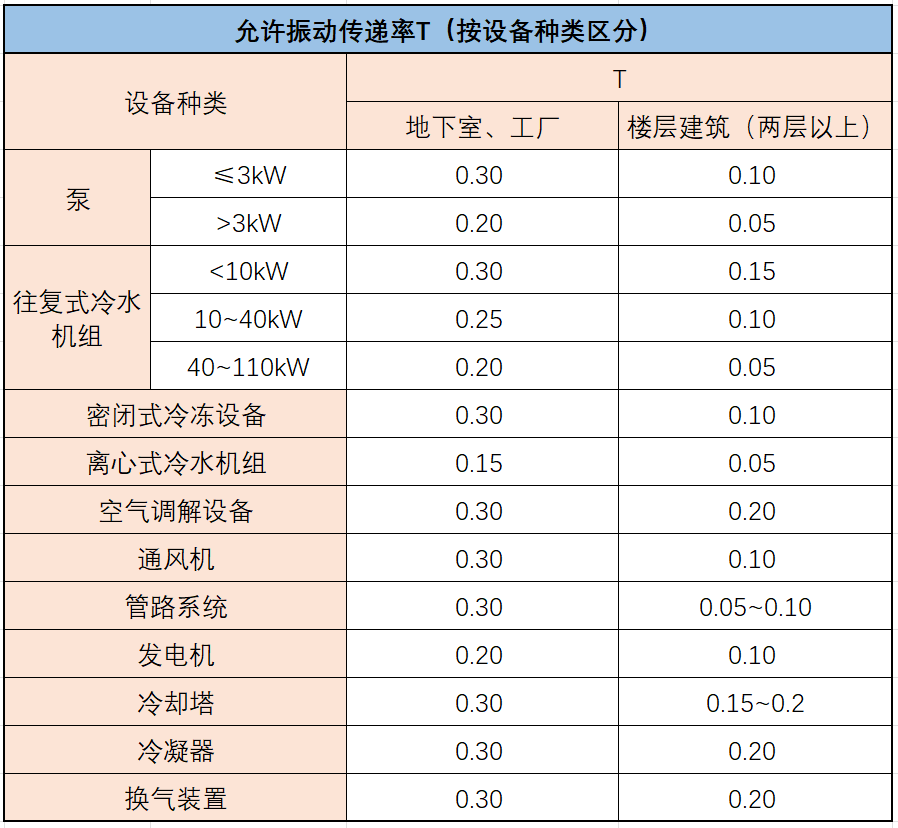

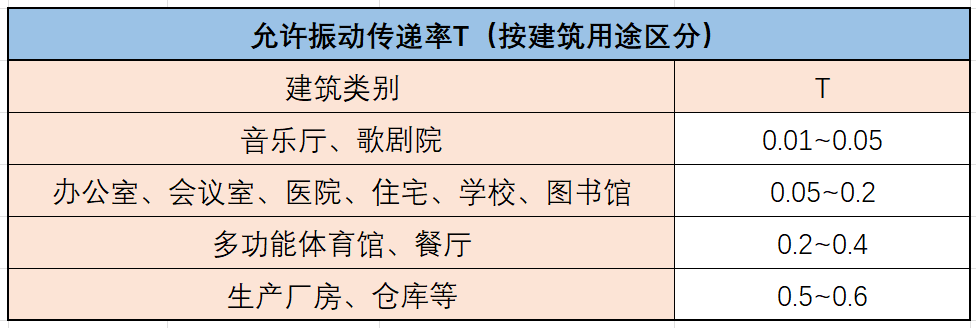

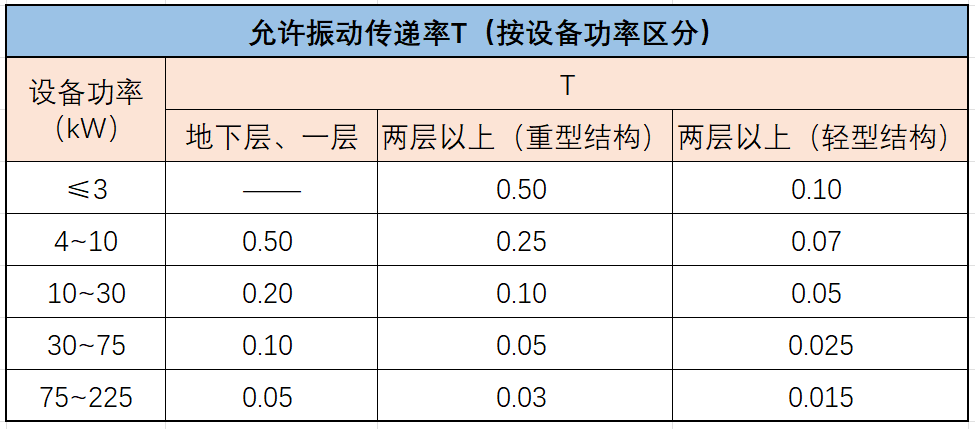

振动传递率的限值按下表《允许振动传递率》取：

隔振效果还可以用隔振效率来表示，隔振效率比振动传递系数更直观。因此，在实际的隔振设计中，通常采用隔振效率来描述隔振效果，其定义如下：I=（1- η ) x 100 %阅读 1.1万
