    ◆ 产品概述

    801a2a8c-8c87-42db-a565-1169cae2d91d[1]


      无填料喷雾式冷却塔是我公司根据中国机械部第四设计院设计产品,深度开发的一种高效、节能的新型冷却塔。最大特点是取消了冷却塔填料和电机风机,采用水驱动雾化器旋转带动风能,达到与填料塔相同的散热效果,使用户的生产成本大大降低。





    ◆ 设备优点


         采用上喷型喷雾通风雾化装置改变了机械通风冷却塔的传统结构,不需要电力风机与淋水填料。工艺结构的变革,使无动力喷雾型冷却塔具有以下特点:

    1、降温效果好

    因取消了填料,塔内阻力降低到原来的1/2,在相同的风机下,风量增加了1.2倍,气水比也增加了1.2倍,因此降温效果好。塔内热水在雾状条件下与进塔空气进行热交换,传热面积和气水比大,气水间的传热与传质路线长,传热与传质充分,使塔的冷却能力增强,从而使降温效果显著。

    2、节 能

    旋流雾化喷头工作压力所消耗的能耗与同规格机械通风冷却塔相比,综合节能效果在30—50%之间。

    3、噪声低

    无电力风机,减少了电机和减速机等产生的噪声源,采用相应降噪措施后,特别适用于宾馆、饭店、医院、学校、居民区等。

    4、重量轻、结构简单、运行可靠、维护方便

    节约企业成本,因冷却塔无电机与减速机、无淋水填料,使生产成本显著降低。冷却塔重量轻且结构简单,维护方便,后期维护成本低。

    1

    ◆ 节能计算


    例如:冷却塔每天使用按24小时计算:

    1、11kw×24小时=264度

    2、一年节约电费:264度×1元/度×300天=79200.00元,电机维修及维修保养费用(总耗电6%):79200元×6%=4752元,总节能为79200+4725=83952.00元。

    结论:经过计算采用水驱动喷雾冷却塔,一台11kw的冷却塔每年节约电费为83952元。

    我公司开发的节能型冷却塔有三大系列:无动力喷雾冷却塔、机力喷雾式冷却塔、水轮机冷却塔,规格从:100吨-5000吨不等。

    节能型冷却塔具有热力性能好、同比电耗少、整塔钢结构稳定性好、耐腐蚀、外形美观、噪音低、安装周期短、维修成本极低等特点。


    ◆ 产品结构


    塔机配置
    名称说明数量产地
    主体钢结构 选用Q235国标钢材材质,采用先进的良流线技术加工而成,全部机械化、自动化加工,整体结构强度高,结构受力合理。塔体结构具有多向受力性能的效果,能有效的承受集中荷载,非对称荷载,降低了冷却塔的振动。本厂为保证质量,所有出厂钢质构件均采用热镀锌进行防腐处理。1套山东奥瑞
    外围护板 采用机械高温拉挤型材,为高强度玻璃钢复合材料,强度仅次于钢板。外观美观大方,尺寸精确平整。使用寿命长久,利于拆卸。设计使用寿命25年。1套山东奥瑞
    消音棉 护板内部设有消音棉,消除雾化器喷射到护板上的抨击声1套山东奥瑞

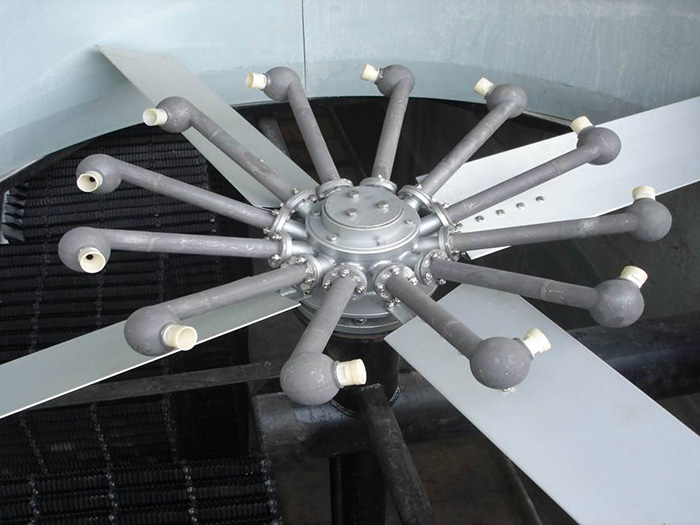

    水驱动雾化器 ARS系列雾化器,是我公司与上海复旦大学共同研制开发成功的、应用于无填料喷雾冷却塔上的一种能量形态自动转换的最新高科技产品。该设备是以循环液体管路中存在的压力为动力源,将高温液体旋转喷雾,自带风扇同步旋转,产生强风气流,将雾状液体中的热量与冷风转换,达到冷却降温目的的一种新型

         节能产品。
    1套山东奥瑞
    配水系统 采用管式配水系统,配水系统具有的防堵塞性能。塔内不同位置雾化器的布水流量偏差<5%,整个配水系统在额定流量的70%~130%内配水均匀。1套山东奥瑞
    消音板 喷雾过程中,冷却水从底部往上喷洒散热,落下时的高度差产生落水声,使用消音板有效消除落水声。1套山东奥瑞
    填料 挂式填料,设置与冷却塔进风四周,作用于1、散热降温;2、消除落水声;3、通风防溅水。

    收水器   高效回收型除水器采用耐腐蚀PVC材料,型号HC160-45,组装尺寸:2000×1000×0.4。其结构通过改变气流流向,能有效地去除从填料中出来的湿空气水份,使水的飘逸率降低至0.001%以下。当清洗填料时,可方便的将除水器卸除。1套山东奥瑞
    爬梯、护栏: 冷却塔安装有步梯、护栏,便于日常检查、维修。1套山东奥瑞
    其他配置 如有其他配置请联系厂家


    ◆ 设备最佳使用条件


      1、冷却塔工作压力(进水口处)要求有12米的扬程,0.12mpa;

      2、安装在室外开阔位置,空气流通性好;

      3、环境在3-450C范围内;(00C以下地区需采取防冻措施)

      4、使用地区相对湿度平均值不能超过90%;

      5、环境周围没有导电尘埃,爆炸性气体及能严重损坏金属和绝缘腐蚀性气体。
