◆ 产品概述
无填料喷雾式冷却塔是我公司根据中国机械部第四设计院设计产品，深度开发的一种节能的新型冷却塔。特点是取消了冷却塔填料和电机风机，采用水驱动雾化器旋转带动风能，达到与填料塔相同的散热效果，使用户的生产成本大大降低。
◆ 设备优点
采用上喷型喷雾通风雾化装置改变了机械通风冷却塔的传统结构，不需要电力风机与淋水填料。工艺结构的变革，使无动力喷雾型冷却塔具有以下特点：
1、降温效果好
因取消了填料，塔内阻力降低到原来的1/2，在相同的风机下，风量增加了1.2倍，气水比也增加了1.2倍，因此降温效果好。塔内热水在雾状条件下与进塔空气进行热交换，传热面积和气水比大，气水间的传热与传质路线长，传热与传质充分，使塔的冷却能力增强，从而使降温效果显著。
2、节 能
旋流雾化喷头工作压力所消耗的能耗与同规格机械通风冷却塔相比，综合节能效果在30—50％之间。
3、噪声低
无电力风机，减少了电机和减速机等产生的噪声源，采用相应降噪措施后，特别适用于宾馆、饭店、医院、学校、居民区等。
4、重量轻、结构简单、运行可靠、维护方便
节约企业成本，因冷却塔无电机与减速机、无淋水填料，使生产成本显著降低。冷却塔重量轻且结构简单，维护方便，后期维护成本低。
◆ 节能计算
例如：冷却塔每日使用按24小时计算：
1、11kw×24小时=264度
2、一年节约电费：264度×1元/度×300天=79200.00元，电机维修及维修保养费用（总耗电6%）：79200元×6%=4752元，总节能为79200+4725=83952.00元。
结论：经过计算采用水驱动喷雾冷却塔，一台11kw的冷却塔每年节约电费为83952元。
我公司开发的节能型冷却塔有三大系列：无动力喷雾冷却塔、机力喷雾式冷却塔、水轮机冷却塔，规格从：100吨-5000吨不等。
节能型冷却塔具有热力性能好、同比电耗少、整塔钢结构稳定性好、耐腐蚀、外形美观、噪音低、安装周期短、维修成本极低等特点。

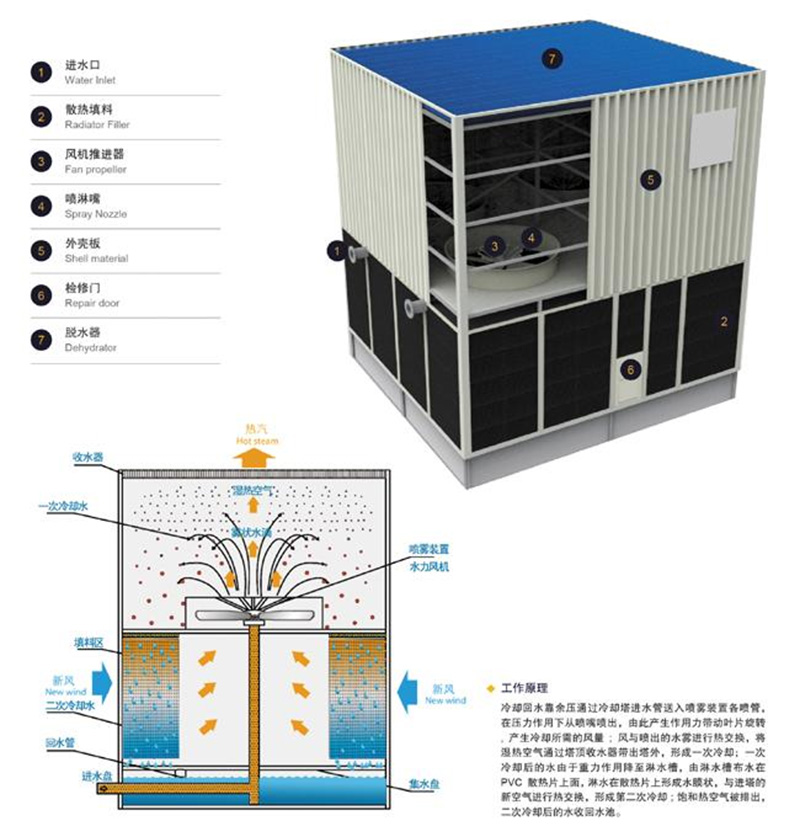

◆ 产品结构
| 塔机配置 | |||
| 名称 | 说明 | 数量 | 产地 |
| 主体钢结构 | 选用Q235国标钢材材质，采用先进的良流线技术加工而成，全部机械化、自动化加工，整体结构强度高，结构受力合理。塔体结构具有多向受力性能的效果，能有效的承受集中荷载，非对称荷载，降低了冷却塔的振动。本厂为保证质量，所有出厂钢质构件均采用热镀锌进行防腐处理。 | 1套 | 山东奥瑞 |
| 外围护板 | 采用机械高温拉挤型材，为高强度玻璃钢复合材料，强度仅次于钢板。外观美观大方，尺寸平整。使用寿命长久，利于拆卸。设计使用寿命25年。 | 1套 | 山东奥瑞 |
| 消音棉 | 护板内部设有消音棉，消除雾化器喷射到护板上的抨击声 | 1套 | 山东奥瑞 |
| 水驱动雾化器 | ARS系列雾化器，是我公司与上海复旦大学共同研制开发成功的、应用于无填料喷雾冷却塔上的一种能量形态自动转换的产品。该设备是以循环液体管路中存在的压力为动力源，将高温液体旋转喷雾，自带风扇同步旋转，产生强风气流，将雾状液体中的热量与冷风转换，达到冷却降温目的的一种新型节能产品。 | 1套 | 山东奥瑞 |
| 配水系统 | 采用管式配水系统，配水系统具有的防堵塞性能。塔内不同位置雾化器的布水流量偏差＜5%，整个配水系统在额定流量的70％～130％内配水均匀。 | 1套 | 山东奥瑞 |
| 消音板 | 喷雾过程中，冷却水从底部往上喷洒散热，落下时的高度差产生落水声，使用消音板有效消除落水声。 | 1套 | 山东奥瑞 |
| 填料 | 挂式填料，设置与冷却塔进风四周，作用于1、散热降温；2、消除落水声；3、通风防溅水。 | ||
| 收水器 | 回收型除水器采用耐腐蚀PVC材料，型号HC160-45，组装尺寸：2000×1000×0.4。其结构通过改变气流流向，能有效地去除从填料中出来的湿空气水份，使水的飘逸率降低至0.001%以下。当清洗填料时，可方便的将除水器卸除。 | 1套 | 山东奥瑞 |
| 爬梯、护栏： | 冷却塔安装有步梯、护栏，便于日常检查、维修。 | 1套 | 山东奥瑞 |
| 其他配置 | 如有其他配置请联系厂家 | ||
◆ 设备使用条件
1、冷却塔工作压力（进水口处）要求有12米的扬程，0.12mpa；
2、安装在室外开阔位置，空气流通性好；
3、环境在3-450C范围内；(00C以下地区需采取防冻措施)
4、使用地区相对湿度平均值不能超过90%；
5、环境周围没有导电尘埃，爆炸性气体及能严重损坏金属和绝缘腐蚀性气体。
