  • 水轮机驱动冷却塔

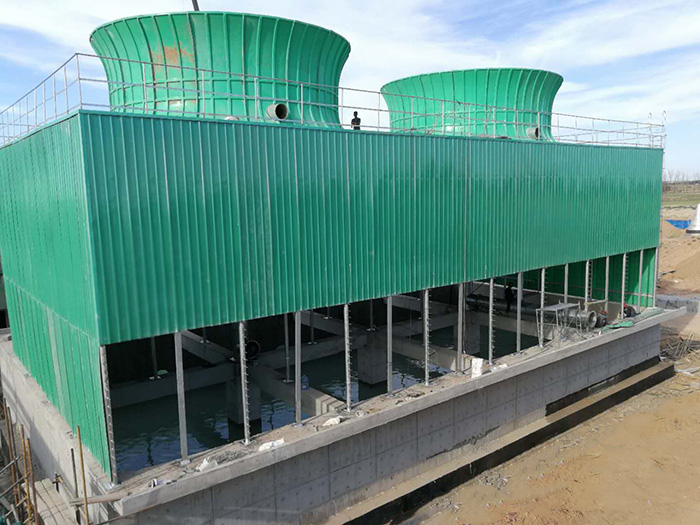

    水轮机驱动冷却塔

    150-0656-2005
    扫一扫手机浏览 扫一扫手机浏览
    立即咨询联系我们

    信息详情

    ◆ 产品概述

    395010943212663586


      1、应用领域:产品广泛应用与石油、化工、盐化、煤化、冶炼、橡胶、食品、空调、注塑、医药、酿造、印染等行业的循环水冷却工艺当中。

      2、产品特点:免电水轮机冷却塔适用于中等或大型工业循环水系统、民用循环水系统。

      3、产品型号:单体规格型号从100m3/h——5000 m3/h



    ◆ 工作原理


          免电水力驱动冷却塔是一种新型的高效节能型冷却塔,其核心技术是国际领先的专利技术。在水动风机冷却塔中,水轮机用于取代电机作为风机动力源,使风机由原来的电力驱动改为水力驱动。水轮机的工作动力来自水泵的富于扬程,并在保证水轮机技术参数的基础上水泵的电耗不变。水轮机的输出轴直接与风机相连而带动其旋转,达到节能的目的。合理的利用该项技术可对任何带有风机电机的冷却塔进行节能改造。 该产品广泛应用于化工、钢铁、纺织、电力、制药及宾馆、办公楼等各行业。用户一旦采用该产品或利用其核心技术对老塔进行节能改造,即可获得可观的经济效益和社会效益。


    ◆ 技术特点


      1、节能:利用循环水余压推到水轮机带动风扇转动,宛成节少了冷却塔配备分机用电机,并且没有增加循环水泵的电耗,为用户节省了电费。
      2、高效:水轮机轴产生动能直接驱动风机,不需要通过其它减速器,且随着水流量的变化而风量相应的变化,合气水比较稳定,以便确保冷却效果。
      3、低噪音:取消了传统冷却塔配备电机及减速器,大减低了冷却塔运行是的机械噪声,与电机机械减速传动的冷却塔相比噪声更低,而无电机冷却塔以水为动能,能量转换是在水流道内完成的,控制了声振,水轮机不会发出干扰的噪声。
      4、寿命长:水轮机结构精密,技术先进,设计寿命为20年以上。水轮机核心部件所街角和材料为高分子抗腐耐磨材料,转动部分的封装为一次压模加工成型,使转动部分与水轮机水室的水完全隔绝开,保证水轮机能长期在低维护率下运行。
      5、费用低:维修费用低。由于使用水轮机替代电动机及减速器,避免传统冷却塔每年对电动机、减速器及皮带的维护、更换的费用。


    ◆ 产品结构


      围护和结构材料

      FRP(加强玻璃钢聚酯材料)

      304不锈钢

      混凝土

      碳钢

      动力构件

      低噪音风机

      水驱动水轮机

      稳压管

      散热片类型

      PP材质,耐温120℃

      PVC材质,耐温60℃

      木质,耐温


    ◆ 方形水轮机冷却塔参数表

    参数/型号冷却水量m3/h高度宽度风量风机工作压力重量进/出水
    5-8℃10-15℃mmmmm3/hmm(Kpa)T口径DN
    SFT -10010080470030008.8万24001152.04150/200
    SFT -1501501185000360012.1万28001152.3200/200
    SFT -2002001505700430016.1万34001153.01200/250
    SFT -2502501756050480021.3万38001204.11250/300
    SFT -3003002376700530026.5万38001205.01250/300
    SFT -4004003307000600031.8万42001206.27300/350
    SFT -5005004177300680040.1万42001307.65300/350
    SFT -6006005147900730049.0万47001309.2350/400
    SFT -7007006228100780056.0万47001369.85350/400
    SFT -8008007238300800062.0万470013610.43250×2
    SFT -100010009008800840078.0万470014011.5300×2
    SFT -1200120010009300940093.0万550014012.37300×2
    SFT -1500150012251020010300120万600014013.46400×2
    SFT -2000200017491150012000160万700015015.3450×2
    SFT -2500250020001160013200200万800015019.4450×2
    SFT -3000300025001190014500218850015023.8450×2

    备注:

      1.设计工况参数:湿球温度WBT=27-28℃,大气压力P=99400Pa

      2.水泵选型必须小于冷却塔吨位数,因为本系列冷却塔为机力通风冷却塔,自然环境影响大,为了保证夏季冷却塔的降温效果,冷却塔需要预留20-30%的散热余量。

      3.冷却塔自身需要的进水压力,≥11米的扬程,即≥0.11mpa。

      4.以上资料如有更改,恕不另行通知。

      5.型号说明:S—水轮机  F—方形  T—冷却塔


    ◆ 圆形水轮机冷却塔参数表

    参数/型号冷却水量m3/h高度直径风量风机工作压力重量进/出水
    5-8℃10-15℃mmmmm3/hmmKpakg口径DN
    SLT -1001008033003200560001800115900150/200
    SLT -150150118360038008400024001151600200/200
    SLT -2002001503850445011200028001202100200/250
    SLT -300300237425515016800034001203500250/300
    SLT -4004003304650605022400038001204300300/350
    SLT -5005004175250675028000042001305700300/350
    SLT -6006005145750675030220042001306500350/400
    SLT -700700622560775039350047001307900350/400
    SLT -8008007236100775040800047001368900350/400
    SLT -1000100090066008850505200470013610500400/450

    备注:

      1.设计工况参数:湿球温度WBT=27-28℃,大气压力P=99400Pa

      2.水泵选型必须小于冷却塔吨位数,因为本系列冷却塔为机力通风冷却塔,自然环境影响大,为了保证夏季冷却塔的降温效果,冷却塔需要预留20-30%的散热余量。

      3.冷却塔自身需要的进水压力,≥11米的扬程,即≥0.11mpa。

      3.以上资料如有更改,恕不另行通知。

      4.型号说明:S—水轮机  LT—冷却塔
