  • 钢筋混凝土冷却塔

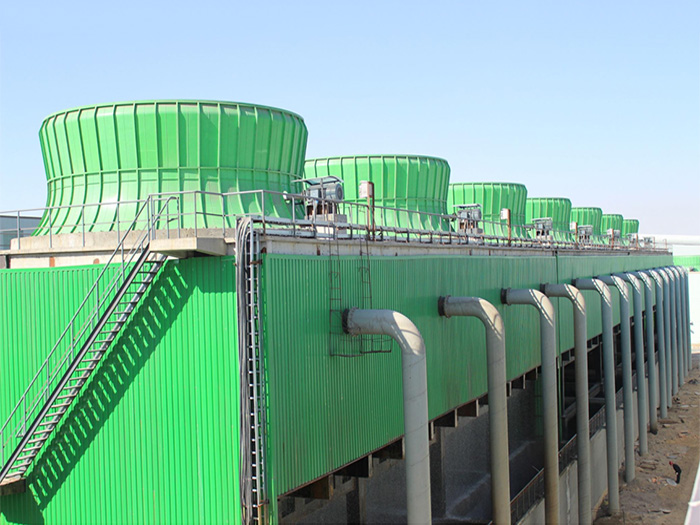

    钢筋混凝土冷却塔

    136-0895-8861
    扫一扫手机浏览 扫一扫手机浏览
    立即咨询联系我们

    信息详情

    ◆ 产品概述

    5ef016934a5d1972ef6fc855994e7ae

      1、应用领域:产品广泛应用与石油、化工、盐化、煤化、冶炼、橡胶、食品、空调、注塑、医药、酿造、印染等行业的循环水冷却工艺当中。

      2、产品特点:适用于中等或大型工业循环水系统、民用循环水系统。

      3、产品型号:单体规格型号从800m3/h——5000 m3/h



    ◆ 工作原理


      方形冷却塔采用逆流式气热交换技术实现降温效果。

      工业热水通过塔内喷淋雾化系统实现均匀布水,独特的填料流道,使水流在填料表面形成大面积的流动水膜,由顶部风机从底部引入冷风进入填料层,使空气能迅速带走水中的热量实现冷热交换,热量由顶部风机抽走,达到降温效果。


    ◆ 技术特点


      1、结构特点:采用钢筋混凝土设计,内部无易损件,返修率极低。外围主体采用玻璃钢/混凝土材质,内部主体采用钢混结构,并做防腐处理,设计寿命50年。

      2、换热效率:专利研发的填料结构,风阻小,对水的再分配能力大,热力性能高。

      3、设计标准:

      标准型:进水温度37-40℃,出水温度32℃,温差5-8℃;

      工业型:进水温度42-60℃,出水温度32-35℃,温差10-25℃;

      高温型:进水温度80℃,出水温度40-45℃,温差35-40℃。(可选择二次降温方式实现更低的降温效果)

      4、维护成本:结构稳固耐用、安装规范、易于操作、无易损件、返修率极低。

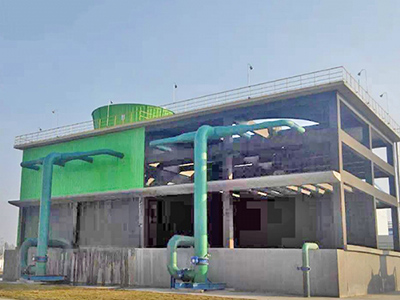

    ◆ 产品结构


      围护和结构材料微信图片_20190727085335

      FRP(加强玻璃钢聚酯材料)

      304不锈钢

      混凝土

      碳钢

      消声装置选件

      低噪音风扇

      小滴影响吸收器

      消音器

      散热片类型

      PP材质,耐温120℃

      PVC材质,耐温60℃

      木质,耐温

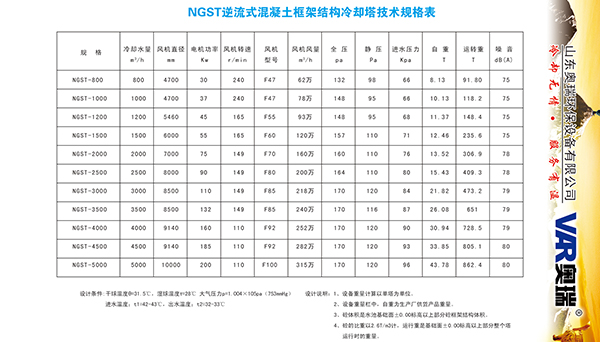

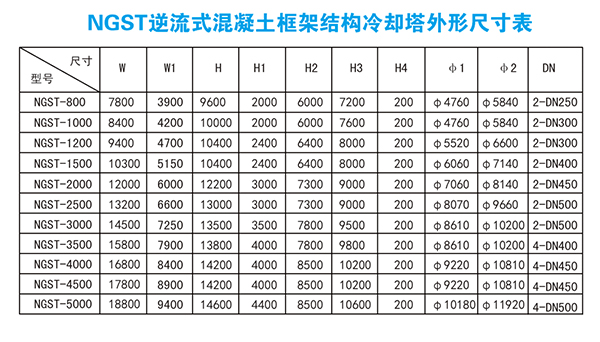

    ◆ 工业型方形钢筋混凝土冷却塔主要参数

    参数

    型号

    流量

    m3/h

    长度

    mm

    宽度

    mm

    高度

    mm

    风量

    m3/h

    风机

    mm

    电机

    kw

    转速

    r/min

    全压

    pa

    静压

    pa

    进水压力

    kpa

    重量

    kg

    运转重

    kg

    进/出水

    口径DN

    NGST-800

    800

    8000

    8000

    8300

    62.0万

    4700

    30

    240

    132

    98

    66

    8.13

    91.8

    250×2

    NGST-1000

    1000

    8400

    8400

    8800

    78.0万

    4700

    37

    240

    148

    95

    66

    10.13

    118.2

    300×2

    NGST-1200

    1200

    9400

    9400

    9300

    93.0万

    5500

    45

    165

    148

    95

    68

    11.37

    148.4

    300×2

    NGST-1500

    1500

    10300

    10300

    10200

    120.0万

    6000

    55

    165

    157

    110

    71

    12.46

    235.6

    400×2

    NGST-2000

    2000

    12000

    12000

    11500

    160.0万

    7000

    75

    149

    160

    110

    76

    13.52

    306.9

    450×2

    NGST-2500

    2500

    13200

    13200

    11600

    200.0万

    8000

    90

    149

    164

    110

    80

    15.43

    409.3

    500×2

    NGST-3000

    3000

    14500

    14500

    11900

    218.0万

    8500

    110

    149

    170

    120

    84

    21.83

    473.2

    500×2

    NGST-3500

    3500

    15800

    15800

    12700

    240.0万

    8500

    132

    149

    170

    116

    87

    26.64

    651.0

    400×2

    NGST-4000

    4000

    16800

    16800

    13000

    252.0万

    9200

    160

    110

    170

    120

    90

    30.94

    728.5

    450×2

    NGST-4500

    4500

    17800

    17800

    14400

    282.0万

    9200

    185

    110

    170

    120

    93

    33.85

    805.1

    450×2

    NGST-5000

    5000

    18800

    18800

    14400

    315.0万

    10000

    200

    110

    170

    120

    96

    43.78

    862.4

    500×2

      设计条件:干球温度=31.5℃,湿球温度=28℃,大气压力p=1.004×105pa(753mmHg);

           进水温度:42-43℃,出水温度:32-33℃;

      设计说明:进塔水压按水池上平面±0.00计算。

      本公司可对用户的特殊工艺要求进行另行设计。
