◆ 产品概述
1、应用领域:产品广泛应用与石油、化工、盐化、煤化、冶炼、橡胶、食品、空调、注塑、医药、酿造、印染等行业的循环水冷却工艺当中。
2、产品特点:适用于中等或大型工业循环水系统、民用循环水系统。
3、产品型号:单体规格型号从800m3/h——5000 m3/h
◆ 工作原理
方形冷却塔采用逆流式气热交换技术实现降温效果。
工业热水通过塔内喷淋雾化系统实现均匀布水,独特的填料流道,使水流在填料表面形成大面积的流动水膜,由顶部风机从底部引入冷风进入填料层,使空气能迅速带走水中的热量实现冷热交换,热量由顶部风机抽走,达到降温效果。

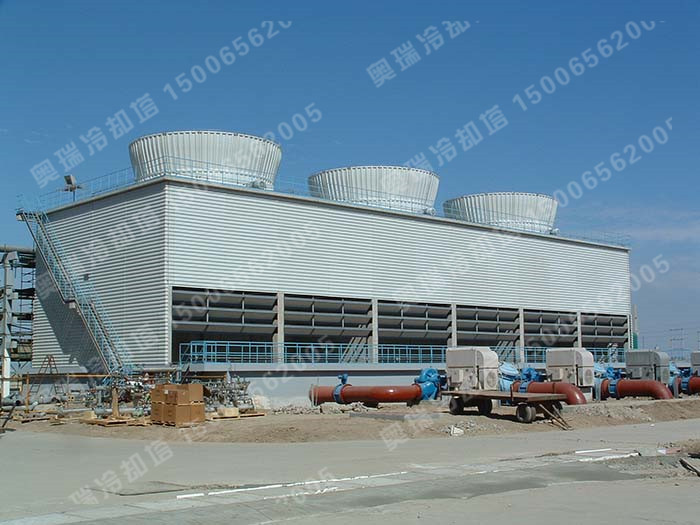

◆ 技术特点

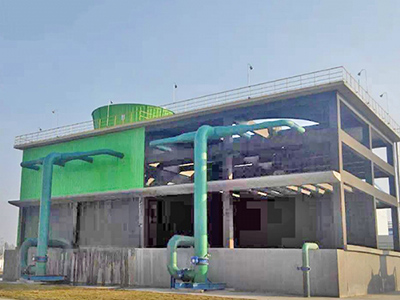

1、结构特点:采用钢筋混凝土设计,内部无易损件,返修率低。外围主体采用玻璃钢/混凝土材质,内部主体采用钢混结构,并做防腐处理,设计寿命50年。
2、换热效率:专利研发的填料结构,风阻小,对水的再分配能力大,热力性能高。
3、设计标准:
标准型:进水温度37-40℃,出水温度32℃,温差5-8℃;
工业型:进水温度42-60℃,出水温度32-35℃,温差10-25℃;
高温型:进水温度80℃,出水温度40-45℃,温差35-40℃。(可选择二次降温方式实现更低的降温效果)
4、维护成本:结构稳固耐用、安装规范、易于操作、无易损件、返修率低。
◆ 产品结构
围护和结构材料
FRP(加强玻璃钢聚酯材料)
304不锈钢
混凝土
碳钢
消声装置选件
低噪音风扇
小滴影响吸收器
消音器
散热片类型
PP材质,耐温120℃
PVC材质,耐温60℃
木质,耐温

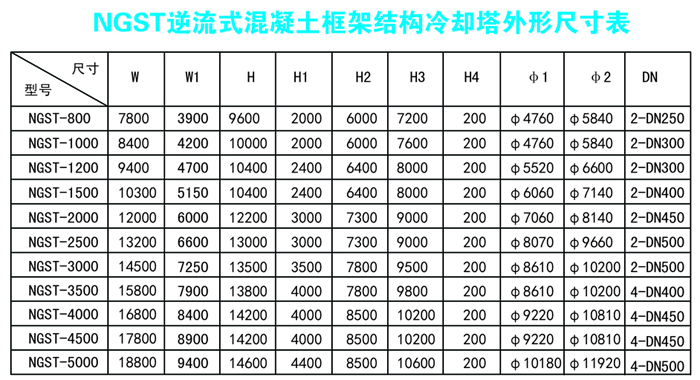

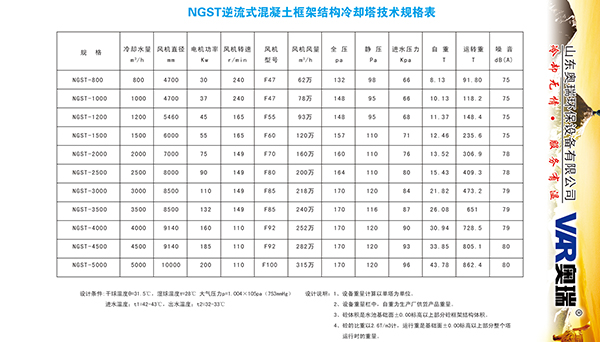

◆ 工业型方形钢筋混凝土冷却塔主要参数
参数 型号 | 流量 m3/h | 长度 mm | 宽度 mm | 高度 mm | 风量 m3/h | 风机 mm | 电机 kw | 转速 r/min | 全压 pa | 静压 pa | 进水压力 kpa | 重量 kg | 运转重 kg | 进/出水 口径DN |
NGST-800 | 800 | 8000 | 8000 | 8300 | 62.0万 | 4700 | 30 | 240 | 132 | 98 | 66 | 8.13 | 91.8 | 250×2 |
NGST-1000 | 1000 | 8400 | 8400 | 8800 | 78.0万 | 4700 | 37 | 240 | 148 | 95 | 66 | 10.13 | 118.2 | 300×2 |
NGST-1200 | 1200 | 9400 | 9400 | 9300 | 93.0万 | 5500 | 45 | 165 | 148 | 95 | 68 | 11.37 | 148.4 | 300×2 |
NGST-1500 | 1500 | 10300 | 10300 | 10200 | 120.0万 | 6000 | 55 | 165 | 157 | 110 | 71 | 12.46 | 235.6 | 400×2 |
NGST-2000 | 2000 | 12000 | 12000 | 11500 | 160.0万 | 7000 | 75 | 149 | 160 | 110 | 76 | 13.52 | 306.9 | 450×2 |
NGST-2500 | 2500 | 13200 | 13200 | 11600 | 200.0万 | 8000 | 90 | 149 | 164 | 110 | 80 | 15.43 | 409.3 | 500×2 |
NGST-3000 | 3000 | 14500 | 14500 | 11900 | 218.0万 | 8500 | 110 | 149 | 170 | 120 | 84 | 21.83 | 473.2 | 500×2 |
NGST-3500 | 3500 | 15800 | 15800 | 12700 | 240.0万 | 8500 | 132 | 149 | 170 | 116 | 87 | 26.64 | 651.0 | 400×2 |
NGST-4000 | 4000 | 16800 | 16800 | 13000 | 252.0万 | 9200 | 160 | 110 | 170 | 120 | 90 | 30.94 | 728.5 | 450×2 |
NGST-4500 | 4500 | 17800 | 17800 | 14400 | 282.0万 | 9200 | 185 | 110 | 170 | 120 | 93 | 33.85 | 805.1 | 450×2 |
NGST-5000 | 5000 | 18800 | 18800 | 14400 | 315.0万 | 10000 | 200 | 110 | 170 | 120 | 96 | 43.78 | 862.4 | 500×2 |
设计条件:干球温度=31.5℃,湿球温度=28℃,大气压力p=1.004×105pa(753mmHg);
进水温度:42-43℃,出水温度:32-33℃;
设计说明:进塔水压按水池上平面±0.00计算。
本公司可对用户的特殊工艺要求进行另行设计。
